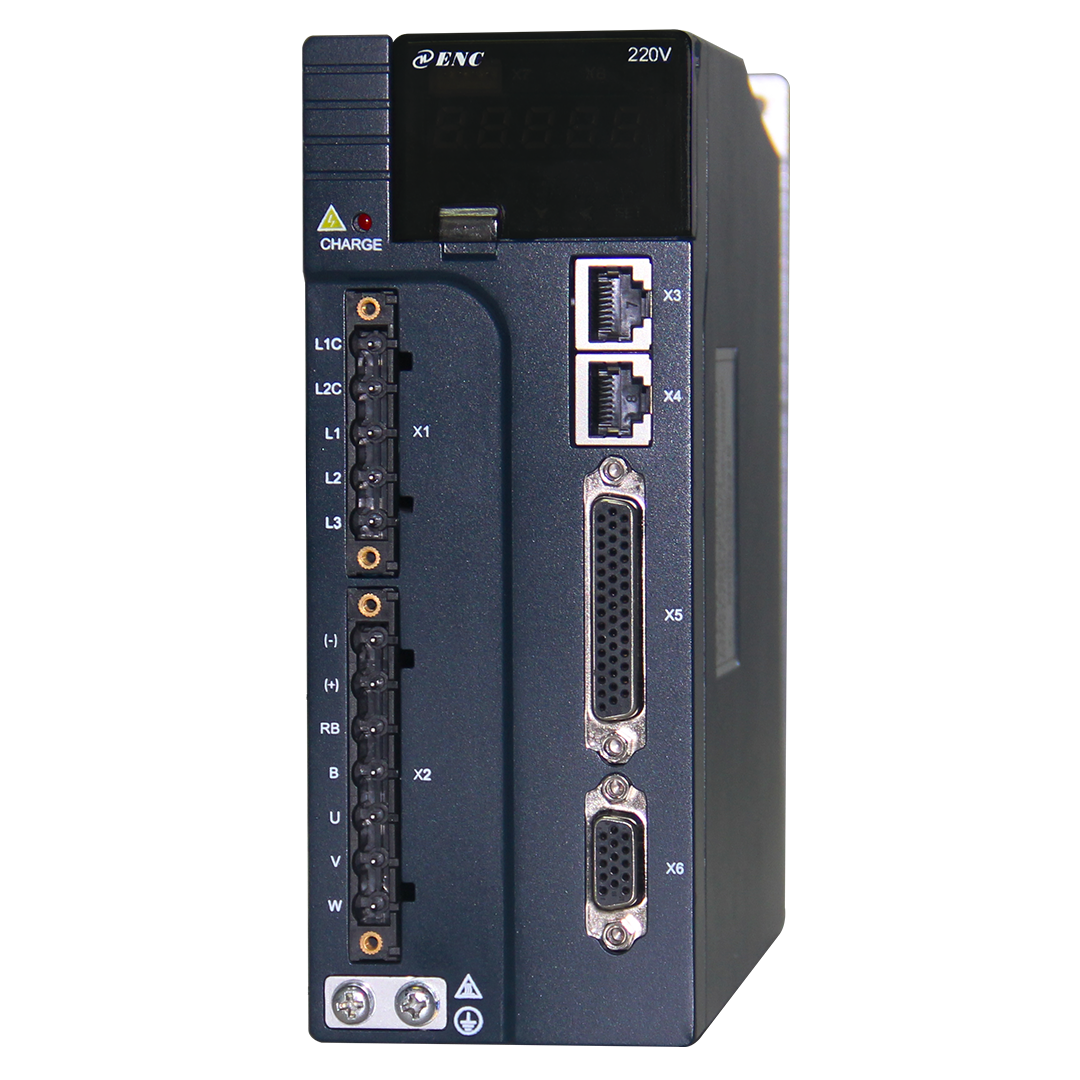

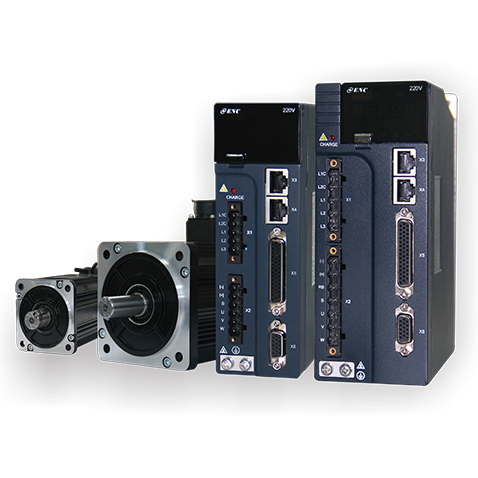

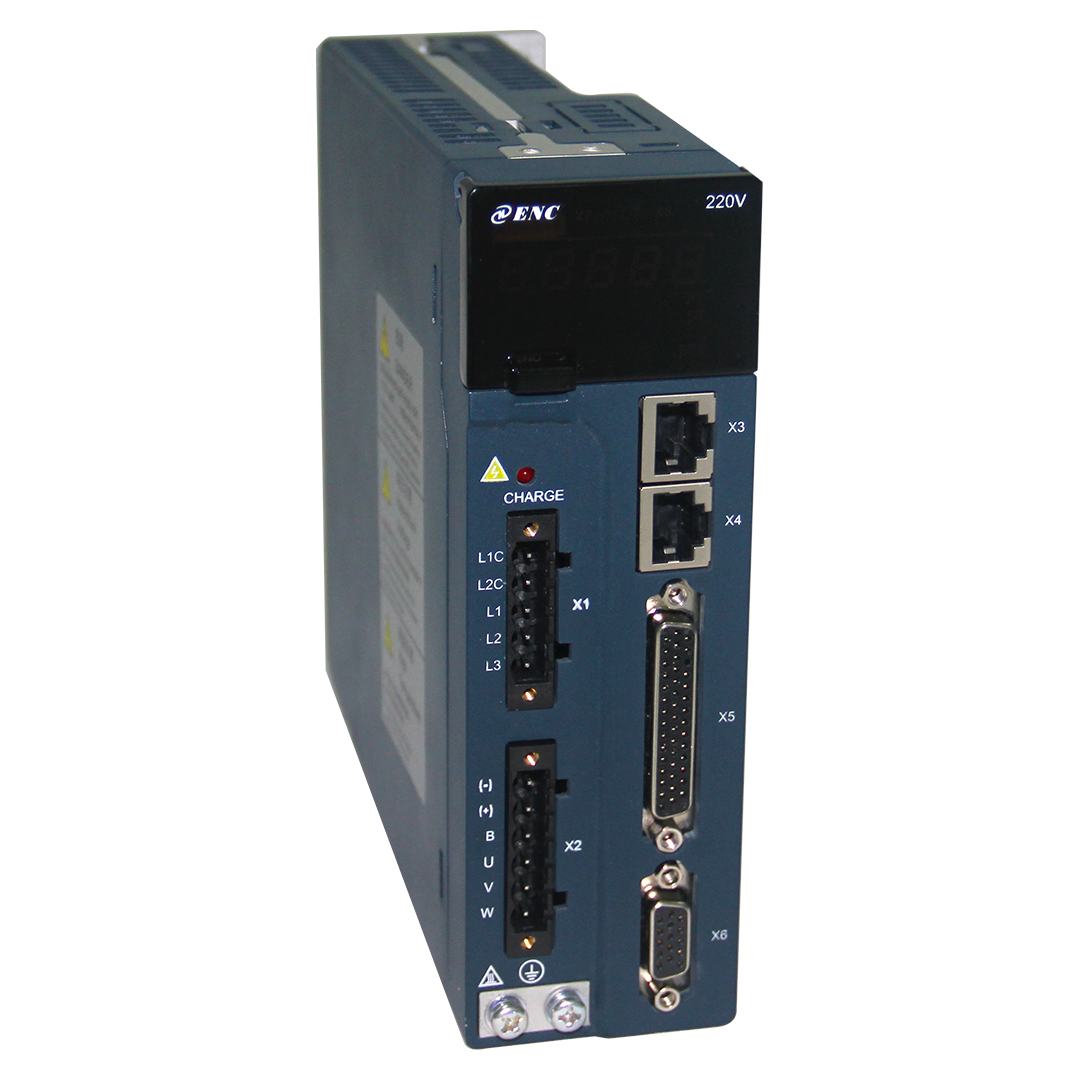

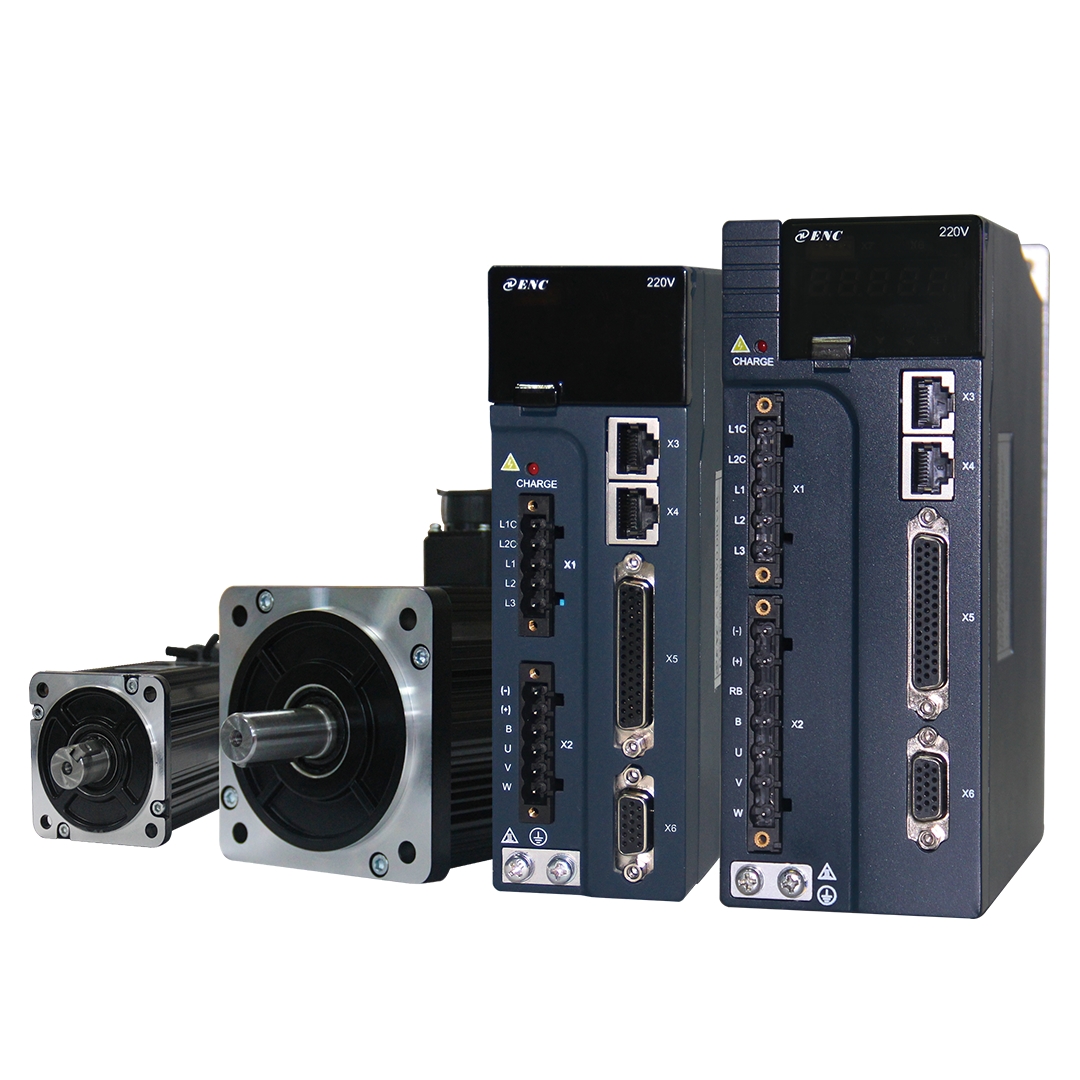

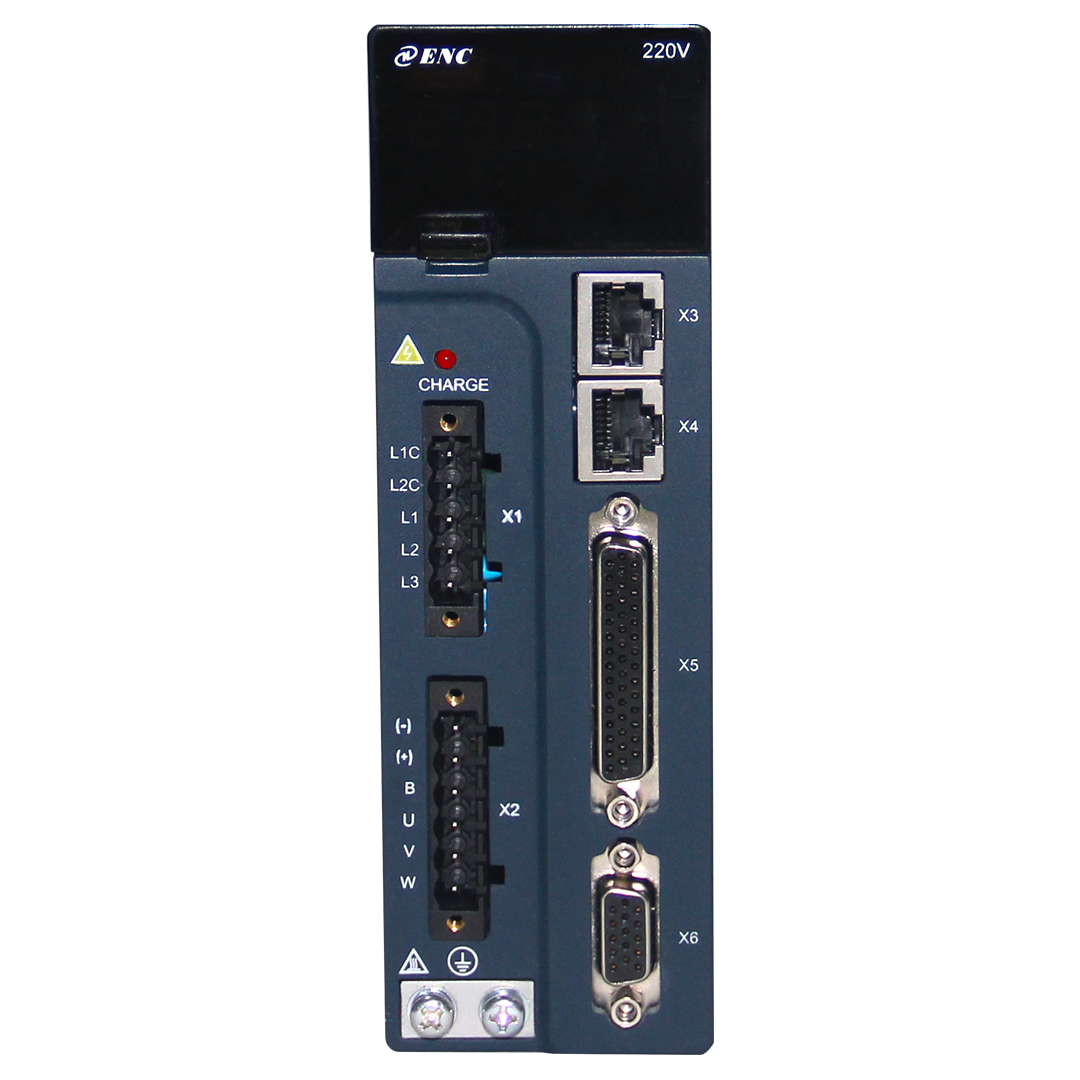

基本規格

控制方式

矢量控制

控制模式

ESS200P：①位置控制；②速度控制；③轉矩控制；④位置 /速度控制；⑤位置 /轉矩控制；⑥速度 /轉矩控制

ESS200N：CSP、CSV、CST、PP、PV、PT、Hm模式

增益調整模式

手動模式、一鍵參數自整定模式

濾波器功能

1 、指令脈沖慣性濾波器、 FIR濾波

2 、自適應低頻共振濾波器

3 、 4組陷波濾波器，其中 2組為自適應陷波濾波器

慣量自學功能

離線/在線慣量自學習

電機參數自學習功能

電機參數自學習、編碼器信息自學習

支持的編碼器

2500 線增量式編碼器（ 9線， 15線）；

17bit 、 20bit、 23bit絕對式編碼器；

2500線磁性增量式編碼器。

注：總線協議為多摩川協議或長春宇衡的 Fre_Dat-B協議

參數批量上傳下載

支持外引配件進行參數批量上傳下載

位置控制

模式

性能

速度前饋補償

0 ～ 100.0%(設定分辨率 0.1%)

轉矩前饋補償

0 ～ 200.0%(設定分辨率 0.1%)

定位精度

± 1個電機編碼器脈沖

輸入信號

（僅ESS200P）

脈沖

指令

輸入脈沖形態

包含 “方向 +脈沖 ”、 “A、 B相正交脈沖 ”、 “CW/

CCW 脈沖 ”三種指令形態。

輸入形態

差分輸入

集電極開路

輸入脈沖頻率

差分輸入：高速最大 4Mpps，脈寬不能低于 0.125us。

低速最大 500Kpps，脈寬不能低于 1us。

集電極開路：最大 200Kpps，脈寬不能低于 2.5us。

內置集電極開路用電源

+24V( 內置 2.4kΩ電阻 )

多段位置指令選擇

配置 4個 DI實現第 1～ 16段位置選擇

速度 /轉矩

控制模式

性能

速度控制范圍

1 ： 5000

速度校準率

負載額定變動 (0 ~ 100%)，最大± 0.01%

電源 ± 10%，變動最大± 0.01%

環境溫度 (0 ~ 50 ? C) ，最大± 0.01%

速度環帶寬

1000Hz

轉矩控制精度

±5%

輸入信號

速度

指令

輸入

指令電壓

DC±10V ， 12位

輸入電壓：最大 ±12V

輸入阻抗

約 9kΩ

電路時間參數

約 47μ s

轉矩指令輸入

指令電壓

DC±10V ， 12位

輸入電壓：最大 ±12V

輸入阻抗

約 9kΩ

電路時間參數

約 47μ s

多段速度指令

速度選擇

配置 4個 DI使其功能為 CMD1、 CMD2、 CMD3、

CMD4 ，實現第 1～ 16段速度選擇 .

輸入輸出

信號

模擬量輸入

兩路模擬量輸入（ AI1， AI2）

DC±10V ， 12位精度，輸入阻抗約 9kΩ

模擬量輸輸出

兩路模擬量輸出（ AO1， AO2）

DC±10V

數字輸入信號

可進行信號分配的變更

8 路 DI(其中 DI8高速 DI輸入 )

多個 DI功能：

報警復位、增益切換、正向超程開關、反向超程開關、正外部轉矩限制、負外部轉矩限制、原點開關、位置偏差清除、內脈沖指令禁止（中斷定長禁止、伺服使能、原點復歸使能ESS200N無）等功能

數字輸出信號

可進行信號分配的變更

5 路 DO

多個 DO功能：

伺服準備好、電機旋轉、零速信號、速度一致、定位完成、

定位接近、轉矩限制、轉速限制、抱閘輸出、警告輸出、

故障輸出、轉矩到達、速度到達（ 中斷定長完成、原點回零完成、電氣回零完成ESS200N無）等功能

位置輸出功能

輸出形態

A 相， B相：差分輸出

Z 相：差分輸出或集電極開路輸出

分頻比

任意分頻 (最大 240Khz)

其他功能

超程防止功能

正、反向超程開關動作時立即停止

電子齒輪比

0.1048576 ≤ B/A ≤ 419430.4

LED 顯示功能

主電源 CFARGE， 5位 LED顯示

通訊功能

MODBUS

MODBUS 時，最大可為 247站

RS232

支持 PC上位機調試、監控、參數設置等操作

其他

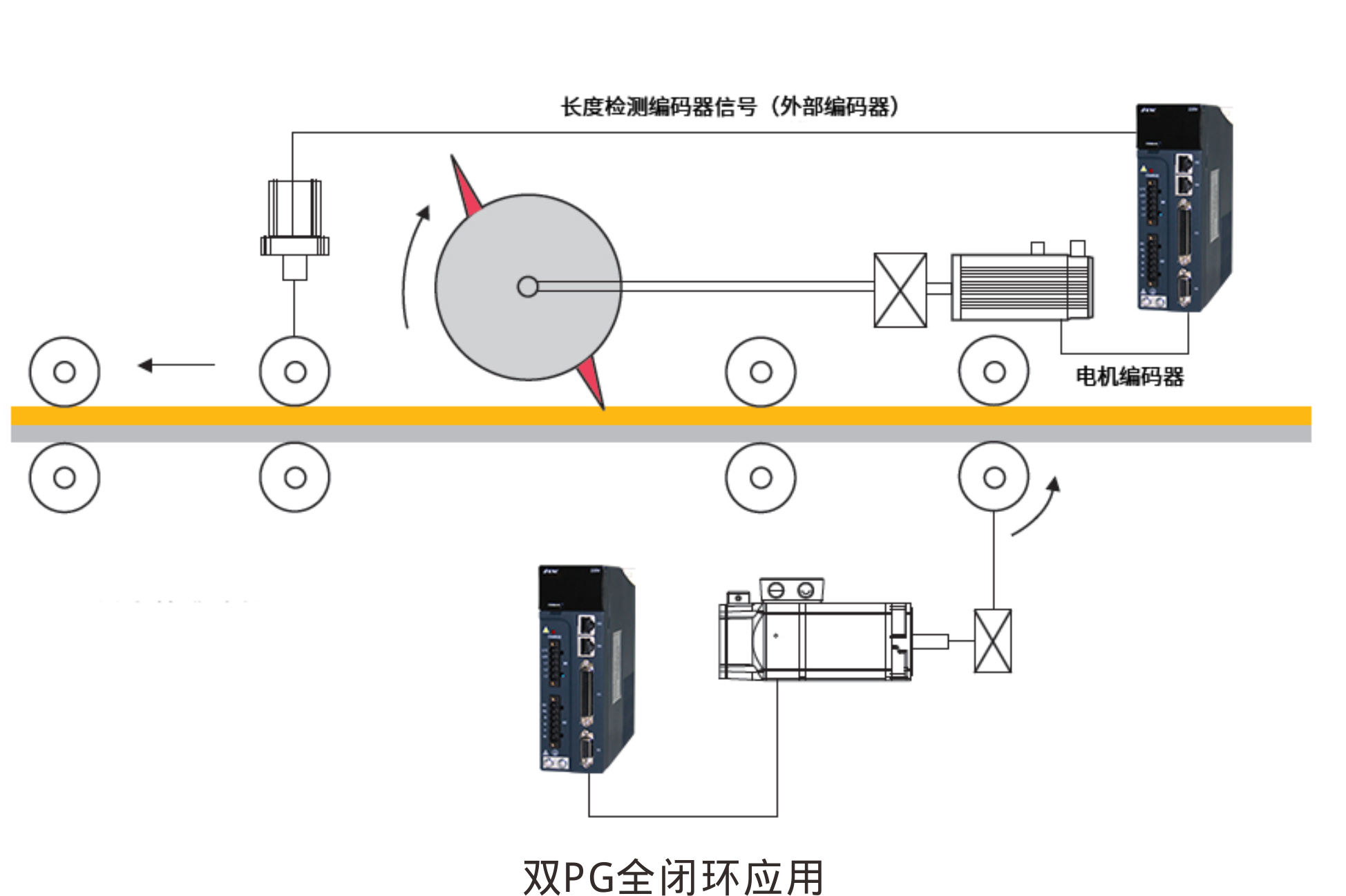

原點復歸、全閉環、增益調整、警報記錄、 JOG運行（ 16 段位置控制、  16 段多段速度控制ESS200N無）

保護功能

過流、過壓、欠壓、對地短路、輸入缺相、過熱、驅動器過載、電機過載、飛車、編碼器故障、位置偏差過大等

環境

使用 /存儲溫度

0 ～ +40℃ (環境溫度在 40℃以上請降額使用，平均負載率不能高于 80%) / 40～ +70℃。

使用 /存儲濕度

90%RF 以下 (不得結露 )。

耐振動 /耐沖擊強度

4.9m/s2 / 19.6m/s2

污染等級

2 級

海拔高度

低于 1000m

結構

防護等級

IP20

冷卻方式

強制風冷或自然冷卻

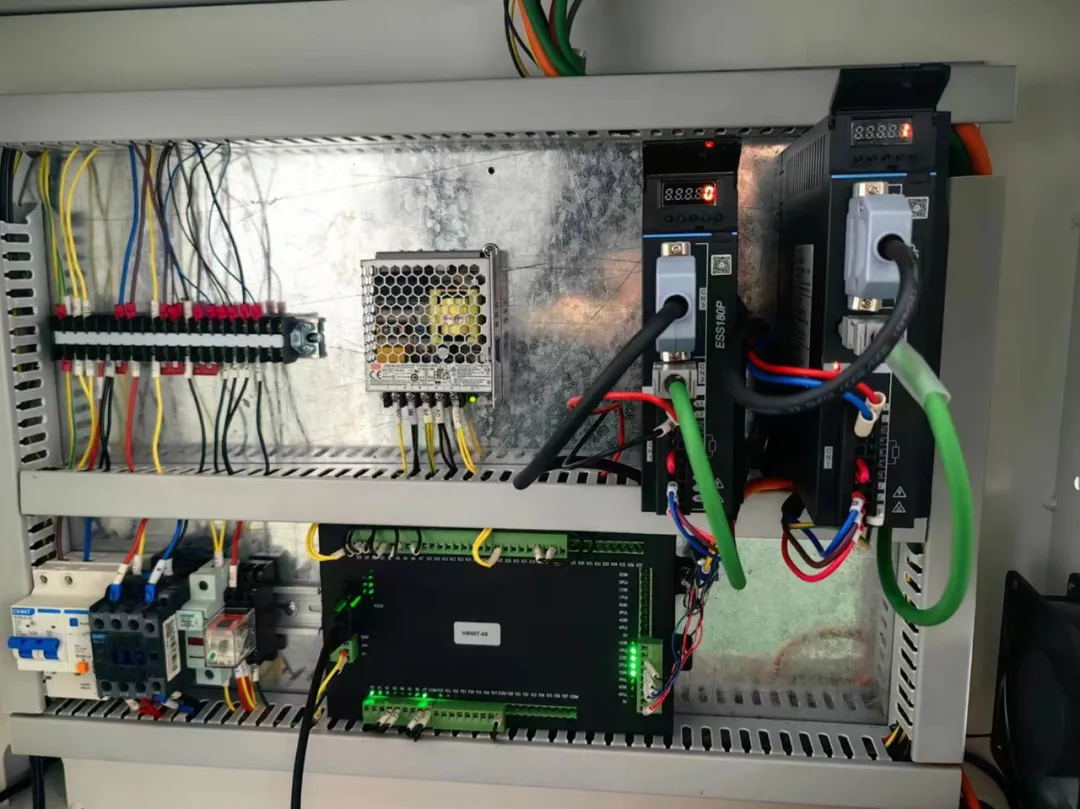

安裝方式

壁掛式

2S101

36

148

51

160

159

5

圖 a

2S201

2S401

2S751

55

160

67

172

185

5

圖 b

2T102

2T152

4T102

4T152

4T202

2T202

238

72

93

223

195.5

5.5

圖 c

2T302

4T302

4T442

4T552

4T752

238

94

115

223

232.5

5.5

圖 d
