輸入

額定電壓、頻率

AC 三相 380V～ 440V， 50/60Hz

電壓允許波動范圍

-15% ～ 10%

頻率允許波動范圍

± 5%

過載能力

150% 額定電流 60S

載波頻率

1KHz ～ 10KHz（默認 6K）

1KHz ～ 8KHz（默認 4K）

最高輸出電壓

三相 380V～ 440V（對應輸入電壓）

最高輸出頻率

245 ～ 400Hz（注：視不同控制模式而異）

控

制

性

能

控制方式

混合型矢量控制方式

頻率 /電壓控制方式

無速度傳感器高速的速度與轉矩控制

帶速度傳感器高速、高精度的速度與轉矩控制

最大轉速

相當于 245Hz

相當于 245Hz

400Hz

載波頻率

1.0 ～ 10.0kHz(載波頻率大于默認值時變頻器需要降額使用 )

過負載能力

150% 額定電流 1分鐘

速度控制范圍

1:100( 通用電機 )

1:1000( 專用電機 )

約 1: 50

速度 /頻率精度

數字輸入

(-10 ℃～ 40℃ )

± 0.5%

± 0.01%

± 0.01%(頻率精度 )

模擬輸入

(25 ℃± 10℃ )

± 0.5%

± 0.2%

± 0.2%(頻率精度 )

速度控制方式

魯棒控制

魯棒控制

無

速度控制響應

200rad/s(-3dB)

400rad/s(-3dB)

無

轉矩控制精度

＜± 8%(通用電機 )

＜± 3%(專用電機 )

無

轉矩控制響應

2krad/s(-3dB)

2krad/s(-3dB)

無

恒功率范圍

1:4

無

零速度控制

不能

可以

無

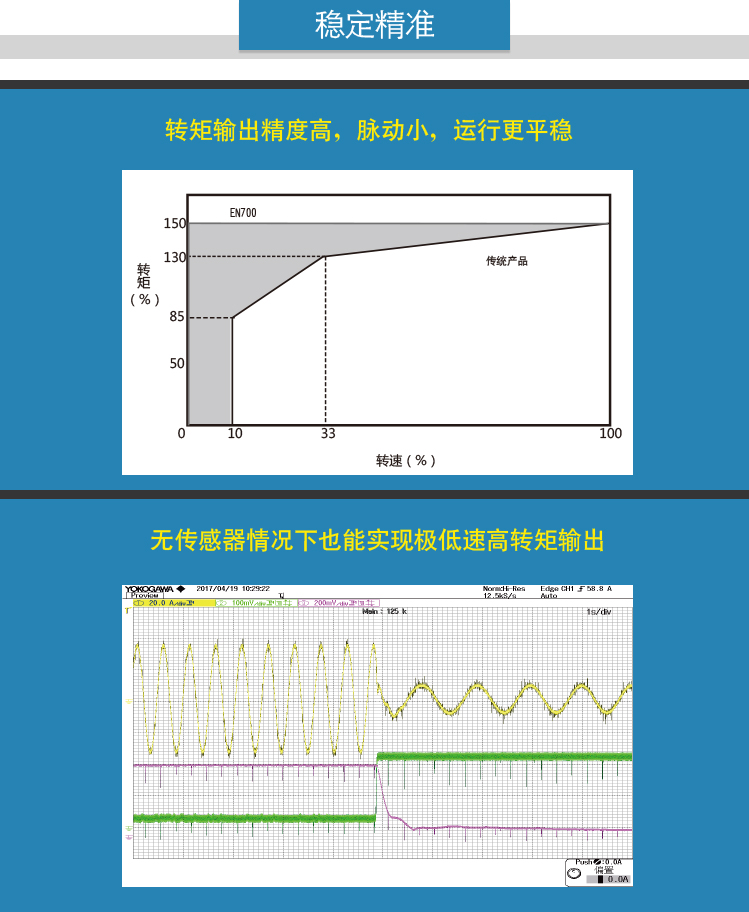

啟動轉矩

大于 150%

大于 150%

轉矩限制

可在正轉驅動、正轉再生、反轉驅動、反轉再生四象限內設定，設定范圍： 0～ 150%（可因驅動組合中的電動機不同允許設定至 200%）。

可在驅動、再生側設定，設定范圍： 0～ 150%

主要

控制

功能

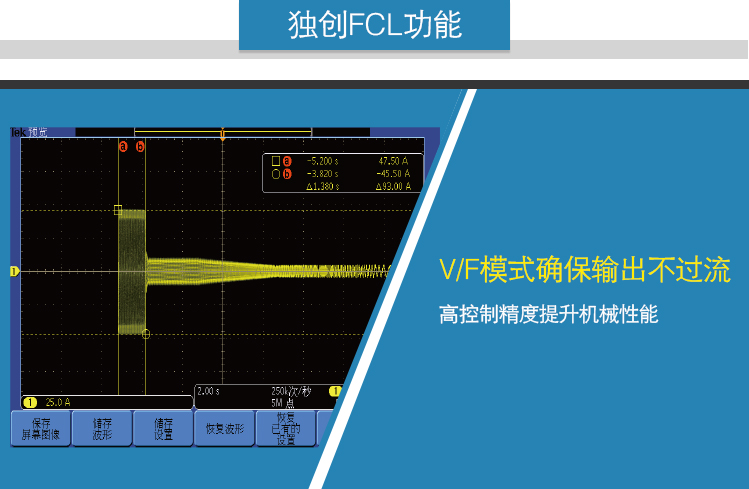

轉矩控制、速度控制 /轉矩控制切換運行、默認的轉速跟蹤快速啟動功能、高效率運行、禁止反轉模式選擇、防止再生失速功能、直流制動、能耗制動、靜止與旋轉自學習、轉矩提升、抑制不穩定功能、帶參數備份功能的拆卸式端子排、下垂控制、機械損耗補償設定、加減速時的速度偏差限制、多段速程序運行、停止方式、內置 PID功能、點動運行、跳越功能、接點加減速功能、冷卻風扇 ON/OFF功能、故障重試、定時控制、 S曲線加減速、加減速時間切換、速度 /頻率保持功能、第 2電機切換運行、過轉矩檢測輸出、 2線與 3線制順控、正反轉切換、預勵磁、轉矩 /轉速到達檢測輸出、 FCL過流故障回避、 MODBUS通訊等。

主要保護功能

輸入輸出缺相保護、電動機與變頻器過熱保護、電容過溫保護、電動機與變頻器過載保護、 IGBT模塊異常、過流保護、過電壓保護、欠電壓保護、選配件異常保護、外部故障保護、過速度與過轉矩保護、通訊異常、速度控制出錯、速度檢測器異常、主接觸器斷開保護。

操作鍵盤

LCD 顯示

參數拷貝：可通過操作面板實現參數的快速復制

按鍵鎖定：實現對按鍵的部分或者全部鎖定

環

境

使用場所

室內垂直安裝，不受陽光直曬，無可見粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等

海拔高度

低于 1000米。（高于 1000米時需降額使用，每增加 1000米高度輸出電流約降低額定電流的 10%）

環境溫度

-10 ℃～ +40℃。環境溫度在 40℃～ 50℃時，需降額使用。

環境濕度

小于 95%RH，無水珠凝結

振動

小于 5.9米 /秒2 (0.6g)

存儲溫度

-40 ℃～ +70℃

結

構

防護等級

IP20

冷卻方式

強制風冷

安裝方式

壁掛式
