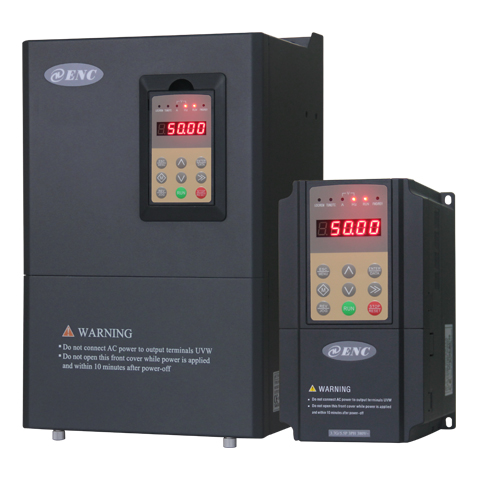

        EN650B系列永磁電機專用矢量變頻器
        產品描述

        可驅動永磁同步電機、直流無刷電機。產品采用32位DSP硬件平臺實現高轉矩、高精度、寬調速驅動,支持無速度傳感器矢量控制(無PG)和有速度傳感器矢量控制(有PG),低頻力矩大。對電機參數不敏感,不過分依賴參數的變化,抗環境溫度變化能力強,高速停機響應快速、穩定。

        典型應用

        適用于石油、化纖、紡織、擠壓、壓縮機、食品、電線電纜、陶瓷、包裝機械、煙草等場合與行業。

        產品特點

        • 產品特點低頻力矩大

          開環矢量模式下1Hz輸出150%額定力矩;

        • 穩態精度高

          速度信號輸入和實際轉速輸出誤差率為±0.3%

        • 動態響應快

          高速停機響應快速、穩定,最大頻率加、減速時間可達到0.1S,負載突變、快速加減速驅動器能快速自調整運行,不易發生過流報警

        • 魯棒性好

          對電機參數不敏感,不過分依賴參數的變化,抗環境溫度變化能力強

        • 簡單易調

          驅動器可自學習矢量控制所需的電機內部參數,標配RS485通訊接口,自帶Modbus和自由協議,可選配Profibus、CanLink、CanOpen協議,滿足現場總線各級別聯網互通要求,提供多種頻率給定通道與方式。

        應用優勢


        低頻力矩大:開環矢量模式下1Hz輸出150%額定力矩

        穩態精度高:速度信號輸入和實際轉速輸出誤差率為±0.3%

        魯棒性好:對電機參數不敏感,不過分依賴參數的變化,抗環境溫度變化能力強

        簡單易調:輸入電機銘牌參數,可自動學習矢量控制所需的電機內部參數

        高速停機響應快速、穩定,最大頻率加、減速時間可達到0.1S

        負載突變、快速加減速,變頻器都能快速智能自調整運行,不易發生過流、短路等故障

        提供多種頻率輸入方式,標準配置RS485通訊接口,可選Modbus協議,滿足現場總線各級別聯網互通要求

        ?

        性能指標

        項目

        項目描述

        定電壓、頻率

        三相380伏級:三相380V,50Hz/60Hz

        允許電壓波動范圍

        320~460V

        電壓

        0~380V

        頻率

        0~500Hz

        過載能力

        150%額定電流1分鐘,180%額定電流1秒鐘;

        電機類型


        異步電機

        控制方式

        無PG矢量控制,有PG矢量控制,V/F控制

        調速范圍

        1:100(無PG矢量控制),1:2000(有PG矢量控制)

        起動轉矩

        0.5Hz時150%額定轉矩(無PG矢量控制)

        0Hz時180% 額定轉矩(有PG矢量控制)

        轉矩控制精度

        ±8% 額定轉矩(無PG矢量控制,無PG轉矩控制);

        ±5% 額定轉矩(有PG矢量控制,有PG轉矩控制)。

        轉速控制精度

        ≤±0.3%額定同步轉速(無PG矢量控制)

        ≤±0.03%額定同步轉速(有PG矢量控制)

        轉速波動

        ≤±0.3%額定同步轉速(無PG矢量控制)

        ≤±0.05%額定同步轉速(有PG矢量控制)

        頻率精度

        數字設定:最高頻率×±0.01%;模擬設定:最高頻率×±0.5%

        頻率分辨率

        模擬設定

        最高頻率的0.1%

        數字設定

        小于100Hz的精度:0.01Hz

        外部脈沖

        最高頻率的0.1%

        轉矩提升

        自動轉矩提升;手動轉矩提升0.1~30.0%

        V/F曲線

        (電壓頻率特性)

        可選擇直線V/F、多點V/F、平方V/F、分離V/F等曲線

        加減速曲線

        兩種方式:直線加減速和S曲線加減速;4種加減速時間,時間單位(0.01s、0.1s、1s)可選

        能耗制動

        55KW及以下功率 必要時可外接制動電阻于(+)和PB之間。

        75KW及以上功率必要時可外接制動單元于(+)和(-)之間。

        點動

        點動頻率范圍:0Hz~上限頻率;點動加減速時間0.1~6500.0秒可設置

        多段速運行

        通過內置PLC或控制端子實現多段速運行,多達16段,每段對應加減速時間可選,內置PLC支持掉電保存

        內置PID控制器

        可方便地構成閉環控制系統

        自動限流

        對運行期間電流自動限制,防止頻繁過流故障跳閘

        載波調制

        根據負載特性自動調整載波

        轉速跟蹤再啟動

        實現對旋轉中的電機的無沖擊平滑起動

        運行功能

        運行命令給定通道

        操作鍵盤給定、控制端子給定、通訊給定,可通過多種方式切換

        運行頻率給定通道

        主輔給定,實現一個主調節、一個微調控制。數字給定、模擬給定、脈沖給定、通訊給定等可通過多種方式隨時切換

        捆綁功能

        運行命令通道與頻率給定通道可以任意捆綁,同步切換

        輸入

        輸出

        特性

        數字輸入通道

        8路通用數字輸入通道,最大頻率1KHz,其中1路可作脈沖輸入通道,最大輸入100KHz

        模擬輸入通道

        2路模擬輸入通道,其中AI2可選0~20mA或0~10V輸出

        脈沖輸出通道

        0.01~100KHz的脈沖方波信號輸出,可實現設定頻率、輸出頻率等物理量的輸出

        模擬輸出通道

        2路模擬信號輸出,可選0~20mA或0~10V,可實現設定頻率、輸出頻率等物理量的輸出

        定長控制

        可實現定長控制

        定時控制

        定時控制功能:設定時間范圍0.1Min ~ 6500.0Min

        操作鍵盤

        鍵盤顯示

        可顯示設定頻率、輸出頻率、輸出電壓、輸出電流等多種參數

        按鍵鎖定

        實現對按鍵的部分或者全部鎖定

        保護功能

        上電電機短路檢測、缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護、 端子保護、停電不停保護等

        環境

        使用場所

        室內,不受陽光直曬,無粉塵、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等

        海拔

        低于1000米。(高于1000米時需降額使用, 每增加1000米高度輸出電流約降低額定電流的10%)

        周?chē)鷾囟?/span>

        -10℃~+40℃(環境溫度在40℃~50℃,請降額使用或增強散熱)

        周?chē)鷿穸?/span>

        小于95%RH,無水珠凝結

        振動

        小于5.9米/秒2(0.6g)

        存儲溫度

        -40℃~+70℃

        結構

        防護等級

        IP20

        冷卻方式

        強制風冷

        安裝方式

        壁掛式和柜式

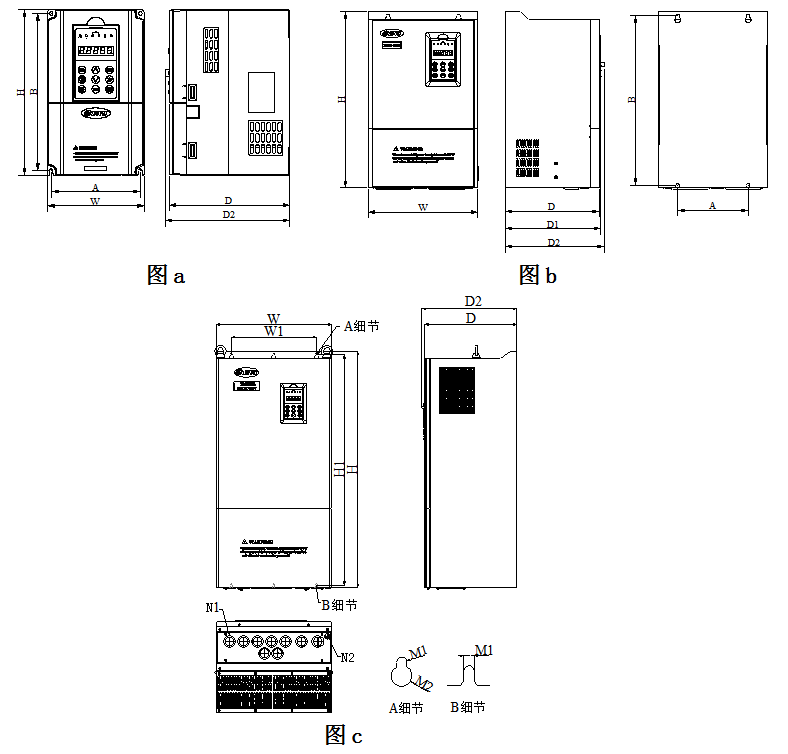

        體積型號



        安裝尺寸





        變頻器型號

        A
        (mm)

        B
        (mm)

        W
        (mm)

        H
        (mm)

        D
        (mm)

        D1
        (mm)

        D2
        (mm)

        安裝孔徑
        (mm)

        圖號

        EN650B/EN655-4T0015

        104

        186

        115

        200

        151

        -

        164

        5

        a

        EN650B/EN655-4T0022

        EN650B/EN655-4T0037

        EN650B/EN655-4T0055

        129

        227

        140

        240

        175

        -

        188

        5

        a

         EN650B/EN655-4T0075

        EN650B/EN655-4T0110

        165

        281

        180

        304

        189

        -

        202

        6

        a

        EN650B/EN655-4T0150

        EN650B/EN655-4T0185

        180

        382

        250

        398

        210

        214

        223

        9

        b

        EN650B/EN655-4T0220

        EN650B/EN655-4T0300

        180

        434

        280

        450

        240

        244

        253

        9

        b

        EN650B/EN655-4T0370

        EN650B/EN655-4T0450

        190

        504.5

        290

        530

        250

        254

        263

        9

        b


        變頻器型號

        H
        (mm)

        H1
        (mm)

        W
        (mm)

        W1
        (mm)

        W2
        (mm)

        ? D
        (mm)

        D1
        (mm)

        D2
        (mm)

        N1
        (mm)

        N2
        (mm)

        M1
        (mm)

        M2
        (mm)

        圖號

        EN650B/EN655-4T0750

        570

        546

        340

        237

        -

        320

        -

        333

        -

        -

        Φ12

        Φ18

        c

        EN650B/EN655-4T0900

        EN650B/EN655-4T1100

        650

        628

        400

        297

        -

        340

        -

        353

        -

        -

        Φ12

        Φ18

        EN650B/EN655-4T1320

        650

        628

        420

        297

        -

        340

        -

        353

        -

        -

        Φ12

        Φ18

        EN650B/EN655-4T1600

        980

        953

        480

        370

        -

        400

        -

        413

        Φ38

        Φ19

        Φ9

        Φ18
